EEGESCHAFTEN & APPLICATIOUN

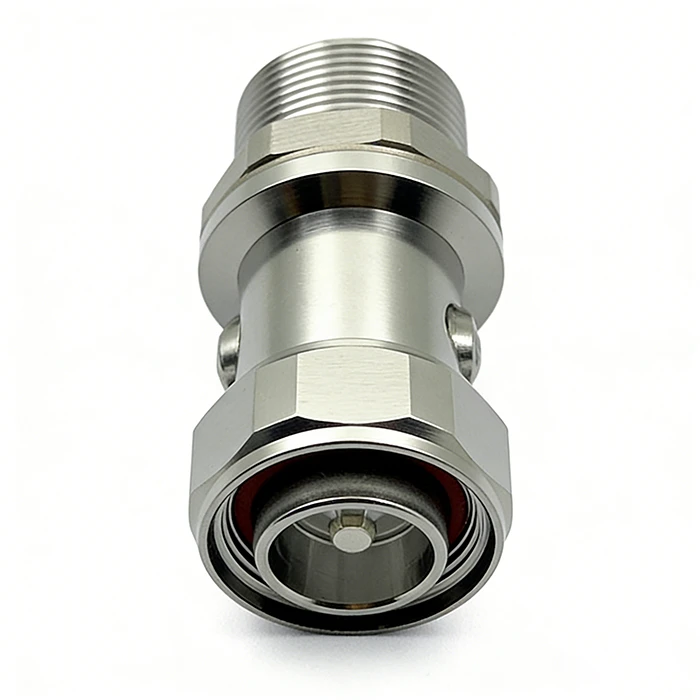

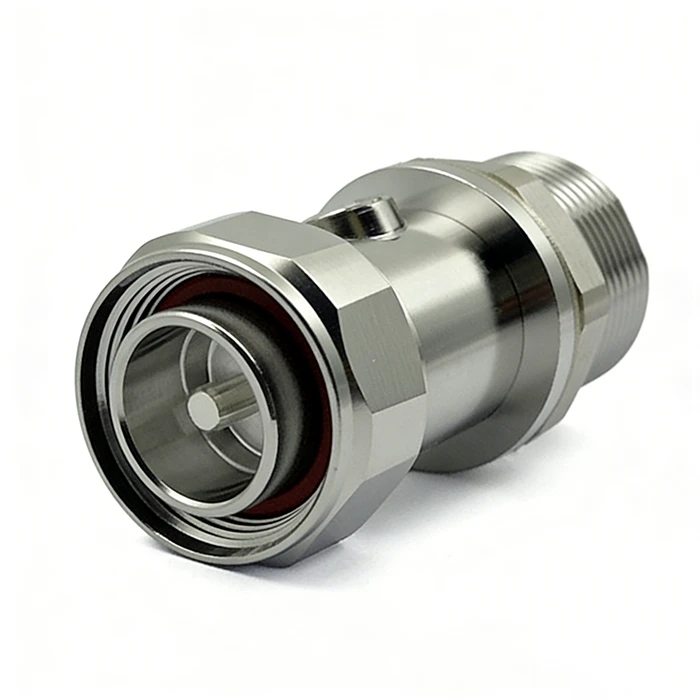

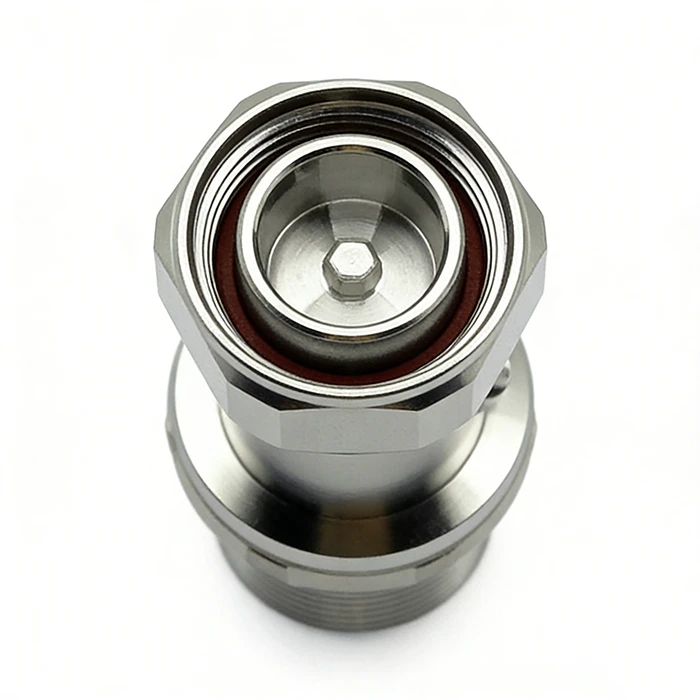

Gas Discharge Tube Surge Arresters utilzed a gas-filled discharge tube(GDT).Den GDT funktionnéiert als Isolator, awer kann a ganz kuerzer Zäit automatesch konduktiv sinn wann de Blëtzstroum an de Protecteur fléisst, da gëtt de Blëtzstroum op d'Äerd ëmgeleet via äusseren Kontakt a Grondmëttel. spark-eriwwer.
Surge arresters kënnen ëmmer erëm funktionnéieren wann op Schied un der GDT gemaach gëtt an d'Miantenanz einfach ass, well de GDT ersatzbar ass.
Technesch Charakteristiken
| Temoerature Range | -55 Grad -+155 Grad |
| Frequenzbereich | Dc-2500MHz (Segmentéiert no Benotzerbedürfnisser) |
| Impedanz | 50Ω/75Ω |
| Vibratioun | 100 m/s² (10-500 Hz), 10 g |
| Salz Spraytest | 5% NaCl Léisung; Testzäit Méi wéi oder gläich wéi 48h |
| Waasserdicht Versiegelung | IP Mëttelklass B: 67 |
Technesch Charakteristiken
| Connector Typ | 7/16,N,UHF,BNC,TNC |
| Isolatioun Resistenz | 5000MΩ |
| DCBreakdown Spannung | 90V/ 150V /250V / 500V |
| Peak Power | 25W/ 70W / 190W /790W |
| Entladungsstroum | 20 KA (8/20 US) |
| V.S.W.R | Manner wéi oder gläich wéi 1.20 (1.15) |
| Insertion Verloscht | Manner wéi oder gläich wéi 0,25 dB |
| Haltbarkeet | Méi wéi oder gläich wéi 500 (Zyklen) |
MATERIAL & PLATING
| Kierper | Messing / CuSnZn3, Néckel plated |
| Pin kontakt | Messing / Gold, Sëlwer plated |
| Socket Kontakt | Zinn Kupfer / Gold oder Sëlwer plated |
| Resistent Kontakt | Zinn Kupfer / CuSnZn3 plated |
| Isolatoren | PTFE |
| O-ring Dichtung | 6146 Silikon Rubb |
APPLIKATIV STANDARDS
MIL-C-39012;CECC 22110.
Pb, Hg, Cd, Cr6, PBB, PBDE an all Produkter a Rohmaterial sinn souwuel EuRoHS a China RoHS Konformitéit.
APPLIKATIOUNEN
Eis Gas Entladung Rouer Surge arresters gi wäit an verschidden Industrien benotzt, dorënner:
Power Systemer: Iwwerdroungsleitungen, Verdeelungsnetz, Ënnerstatiounen
Telekommunikatioun: Basis Statiounen, Kommunikatioun Linnen, Signal Systemer
Eisebunn & Transport: Signalsystemer, Ausrüstung op der Streck
Ueleg & Gas / Petrochemical: Geféierlech an Explosioun-beständeg Ëmfeld
Erneierbar Energie: Solarenergiesystemer, Wandhaff
STRUKTUR & DESIGN
D'Gasentladungsröhrschraufstopper besteet haaptsächlech aus:
Entlaascht Tube: Gas-gefëllte Chamber déi während Iwwerspannung féiert
Elektroden: Héich-Konduktivitéit, Erosiouns-beständeg Materialien
Isoléierend Wunneng: Keramik oder Komposit Struktur fir Isolatioun a Kraaft
Arc-Läschsystem: Effikass Gas Auspuff Design fir Bogen séier eliminéiert
Verbindung Komponente: Klemmen, Montage Accessoiren, an Dichtungsdeeler
